مشخصات محصول:

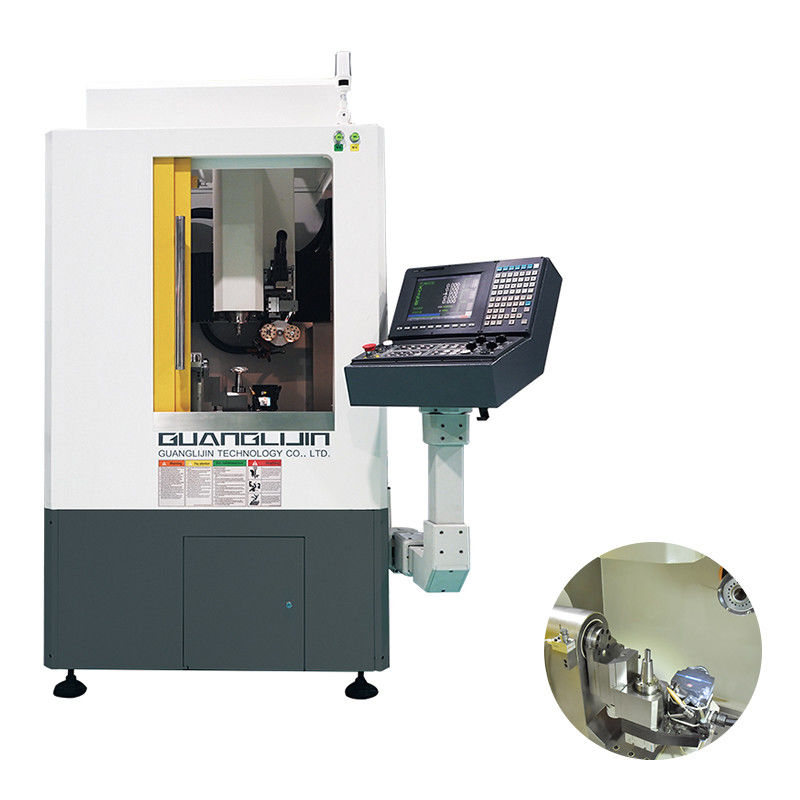

G8-380 یک ماشین حکاکی جواهرات حرفه ای با دقت بالا و کارایی بالا است که به طور خاص برای حکاکی سطحی، الگویی و پولیش آینه ای فلزات گرانبها (طلای،پلاتین، K-gold و غیره) و جواهرات. ساختار چرخش نوآورانه و سیستم برش پرنده بسیار پایدار، پردازش الگوهای پیچیده را امکان پذیر می کند.بهبود قابل توجهی در بهره وری تولید و نرم بودن محصول نهایی، که باعث می شود آن را به یک دستگاه پیشرفته در صنعت پردازش جواهرات.
مزیت های اصلی
پردازش چند زاویه ای انعطاف پذیر
میز کار ازچرخش اتوماتیک 180 درجهوشیب بزرگ زاویه، اجازه می دهد تا الگوهای چند سطحی در منحنی های سه بعدی و جواهرات نامنظم آسان باشد. حکاکی خودکار تنظیمات مکرر دستی را از بین می برد.
سیستم الگوی پرنده-کاتر با دقت بالا
مجهز به یک دیسک برش پرنده با سفتی بالا، ارائه چرخش با سرعت بالا و عملکرد پایدار برای اطمینان از خطوط نقاشی صاف و ظریف بدون ترک یا نشانه های ارتعاش.
طول عمر ابزار طولانی، سازگار با سر های برش مختلف برای عمق الگوی مختلف و پیچیدگی.
کارایی بالا و پایان آینه
سرعت پردازش سریع، با کارایی الگویی30 درصد بالاتراز تجهیزات سنتی.
به طور مستقیم یک پایان آینه ای با درخشش بالا را ارائه می دهد، کاهش مراحل پس از پولیش و هزینه های نیروی کار.
طراحی محکم و پایدار
ساخت مواد با کیفیت بالا با مقاومت قوی در برابر ارتعاش، تضمین عدم انحراف در هنگام کار مداوم طولانی مدت.
سیستم روان کننده هوشمند به حداقل رساندن فرسایش اجزای کلیدی منجر می شود و هزینه های نگهداری را کاهش می دهد.
مشخصات فنی
سرعت اسپندل: 0 ¥ 40,000 RPM (قابل تنظیم)
زاویه چرخش: چرخش خودکار 180 ° میز کار + شیب چند جهت دقت پردازش: ± 0.005mm
مواد سازگار: طلا، نقره، پلاتین، مس و سایر فلزات نرم
منبع برق: 380V/50Hz
درخواست ها
حکاکی الگوی جواهرات:طرح های پیچیده ای مثل اژدها، فنیکس، طرح های گل و بافت های هندسی.
الگوی حلقه / بند:پردازش یکنواخت بر روی سطوح داخلی / خارجی بدون زاویه های مرده
پولیش آینه:درمان سطح با درخشش بالا در یک مرحله
پارامترهای فنی:
| نه، نه |
ماده |
جزئیات |
| 1 |
Reducer در محور W |
آلفا، آلمان |
چرخش نامی 167.3n.m
حداکثر چرخش لحظه ای 585.2n.m
سرعت نامی 43 دور در دقیقه، حداکثر سرعت 85 دور در دقیقه |
| 2 |
Reducer در محور B |
آلفا، آلمان |
چرخش نامی 88.9n.m
حداکثر چرخش لحظه ای 312n.m
سرعت نامی 43 دور در دقیقه، حداکثر سرعت 85 دور در دقیقه |
| 3 |
Reducer در محور C |
آلفا، آلمان |
چرخش نامی 88.9n.m
حداکثر چرخش لحظه ای 312n.m
سرعت نامی 43 دور در دقیقه، حداکثر سرعت 85 دور در دقیقه |
| 4 |
محور Z2 |
رکسروث، آلمان |
تکرار پذیری: +/- 0.005mm |
| 5 |
محور هشتم دویم اسپندل |
برق |
4.0kW، حداکثر سرعت 26000 دور در دقیقه
6 ابزار اضافی
حداکثر قطر قطره گرد: 70mm
حداقل قطر قطره گرد: 40 میلی متر |
| 6 |
اجزای انتقال |
رکسروث، آلمان |
تکرار پذیری: +/- 0.005mm |
| 7 |
عملیات |
سیستم Syntec |
جعبه کاربری صفحه نمایش 220MB-E5 اینچی،
حداکثر 600mm در عرض در سمت چپ |
| 8 |
موتور سرو |
|
200 وات/400 وات/750 وات |
| 9 |
اسپندل اصلی |
برق |
3.7kW، حداکثر سرعت 40000 دور در دقیقه
خنک کننده آب با آژیر جریان |
| 10 |
مجله ابزار |
سرو درایو |
تا 15 ابزار برای پیچ اصلی عمودی |
| 11 |
نگهدارنده ابزار |
|
ISO20 |
| 12 |
کالسکه |
|
ER-16 |
| 13 |
روغن |
|
زمانبندی روغن گذاری خودکار |
| 14 |
مسطحیت کاری |
|
+/- 0.005mm |
| 15 |
محور X1 |
|
۳۸۰ میلی متر |
| 16 |
محور X2 |
|
80 میلی متر |
| 17 |
محور Y |
|
50 میلی متر |
| 18 |
حرکت محور Z1 |
|
90 میلی متر |
| 19 |
وزن بدن |
|
1.7 تن |
| 20 |
در ورودی |
|
درب کشویی |
| 21 |
طرح بندی (ملی متر) |
بدن اصلی |
عرض 1600*عمق 1300* ارتفاع 2050 |
| 22 |
نیاز به قدرت |
سه فاز |
380v/50hz |
پشتیبانی و خدمات:
پشتیبانی فنی
نصب
آموزش
نگهداری
راه حل مشکل
ارتقاء نرم افزار
بسته بندی و حمل:
فومینیگاسیون از طریق دریاها یا هوا
سوالات متداول:
سوال: شما فروشنده یا تولید کننده هستید؟
A: ما، گوانگجین، تولید کننده ماشین CNC CAD / CAM با بیش از 20 سال تجربه هستیم.
س: از کجا هستي؟
پاسخ: ما از شهر شنژن چین هستیم، یکی از خلاق ترین شهرها در جهان.
س: آیا شما در خارج از کشور پشتیبانی یا خدمات را ارائه می دهید؟
A: بله، ما یک تیم فنی داریم که می تواند به خارج از کشور سفر کند تا خدمات و پشتیبانی جهانی را انجام دهد.
سوال: آیا این ماشین دارای گواهینامه ای است؟
ج: ماشین های ما دارای گواهینامه CE هستند.
